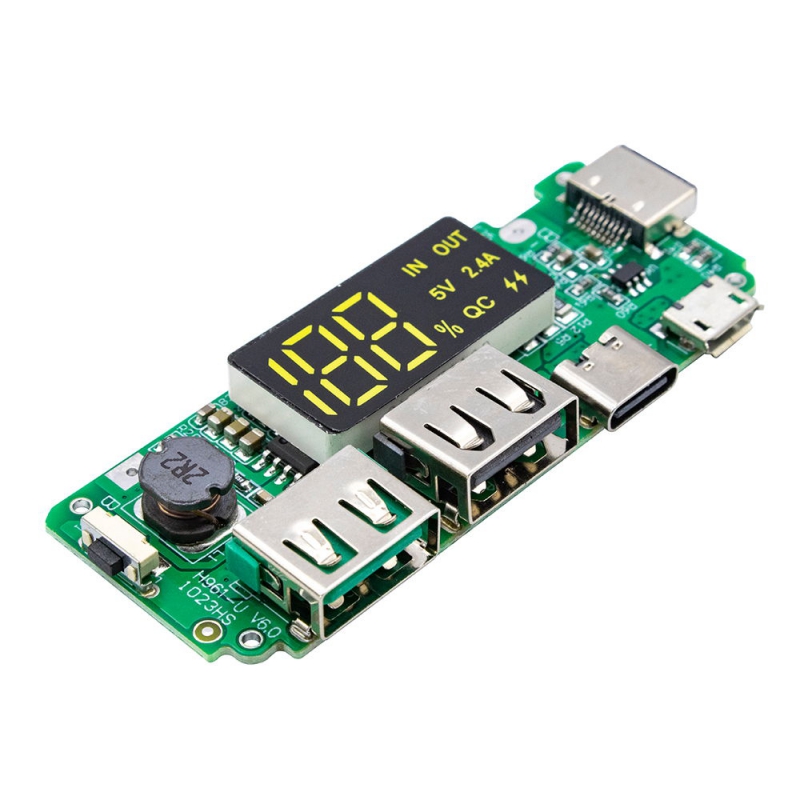

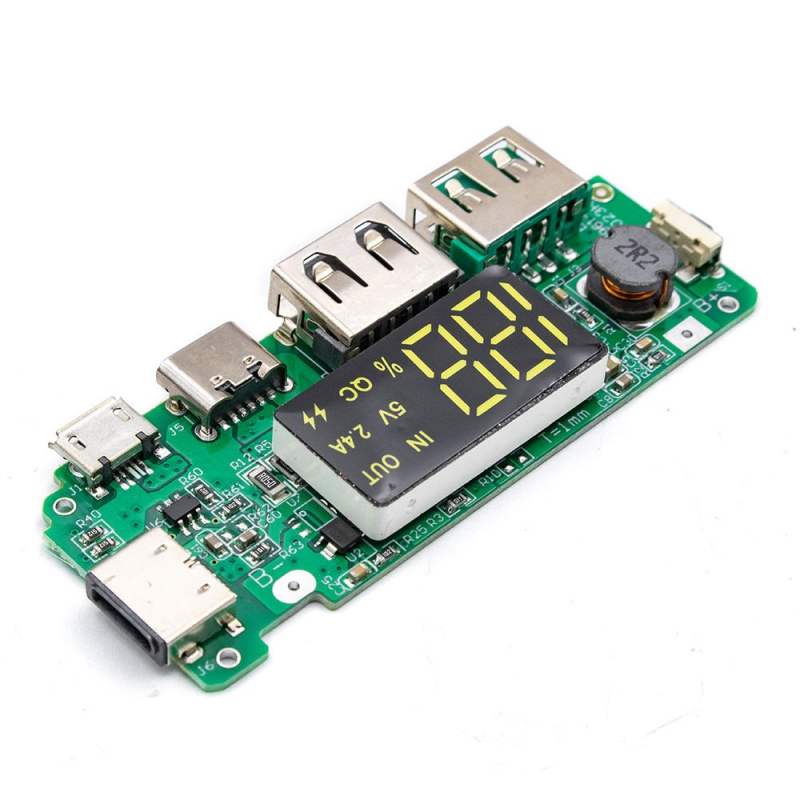

ماژول پاوربانک H961 یک راهکار همه‌کاره و بهینه برای طراحی و ساخت پاوربانک‌های دستی با استفاده از باتری‌های لیتیوم یون 18650 یا لیتیوم پلیمر است. این برد الکترونیکی به سه درگاه ورودی رایج بازار مجهز شده تا کاربر بدون دغدغه و با هر نوع کابل شارژ موجود، اقدام به شارژ باتری‌ها کند. خروجی دستگاه شامل دو پورت USB استاندارد است که به صورت هوشمند جریان مورد نیاز دستگاه متصل را تا سقف 2 آمپر تنظیم می‌کند. تعبیه یک نمایشگر LCD روی برد، اطلاعات دقیقی از میزان شارژ باتری به درصد و وضعیت پورت‌های ورودی و خروجی را به صورت آنی به کاربر نمایش می‌دهد. سیستم‌های حفاظتی داخلی نظیر کنترل شارژ بیش از حد، دشارژ بیش از حد، محافظت در برابر جریان کشی اضافی و اتصال کوتاه خروجی، ایمنی کامل باتری‌ها و دستگاه‌های متصل را تضمین می‌کنند. بازدهی بخش افزایش ولتاژ (Boost) در جریان‌های زیر 1 آمپر بسیار پایدار بوده و راندمان کارکرد سیستم به حدود 80 درصد می‌رسد. نصب و سیم‌کشی این برد نیازمند دقت بالا در رعایت قطب‌های مثبت و منفی باتری است، زیرا این مدار فاقد سیستم محافظ پلاریته معکوس بوده و اتصال اشتباه منجر به آسیب دیدن تراشه اصلی خواهد شد.
مشخصات
- ولتاژ کاری: 3.0 تا 4.2 ولت
- فرکانس کاری: 100 کیلوهرتز
- جریان مصرفی: 60 میکروآمپر
- ولتاژ ورودی شارژ: 5 ولت
- جریان خروجی نامی: 2 آمپر

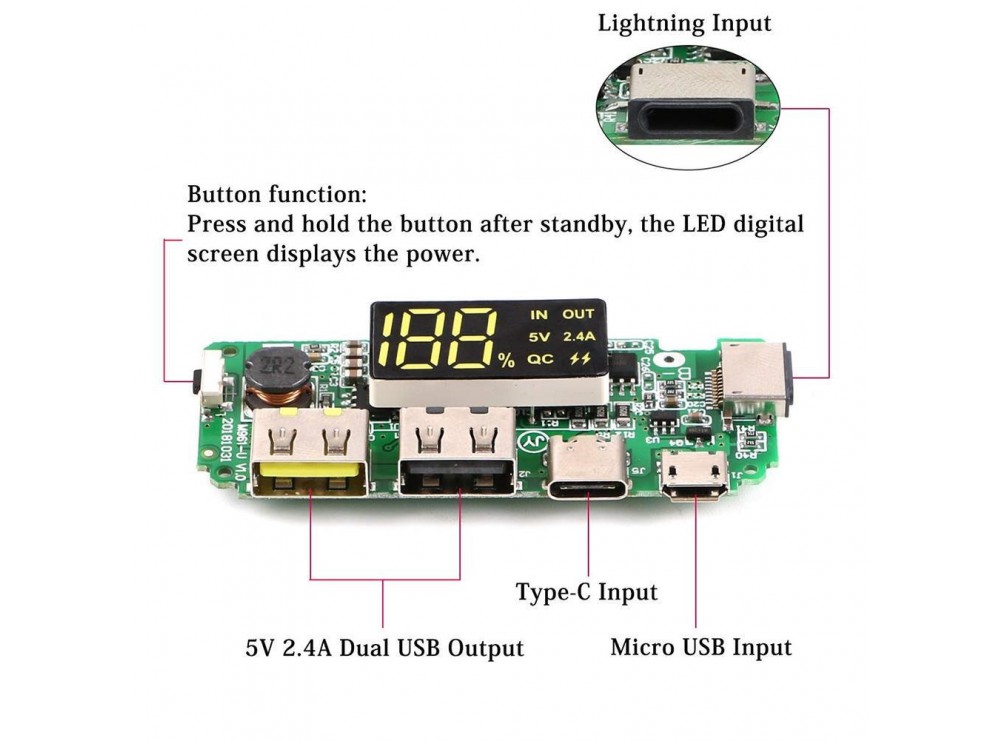

- رابط‌های ورودی: Micro USB, Type-C, Lightning
- رابط‌های خروجی: 2 عدد پورت USB Type-A
- ولتاژ تشخیص شارژ بیش از حد: 4.20 ولت
- ولتاژ تشخیص دشارژ بیش از حد: 3.0 ولت

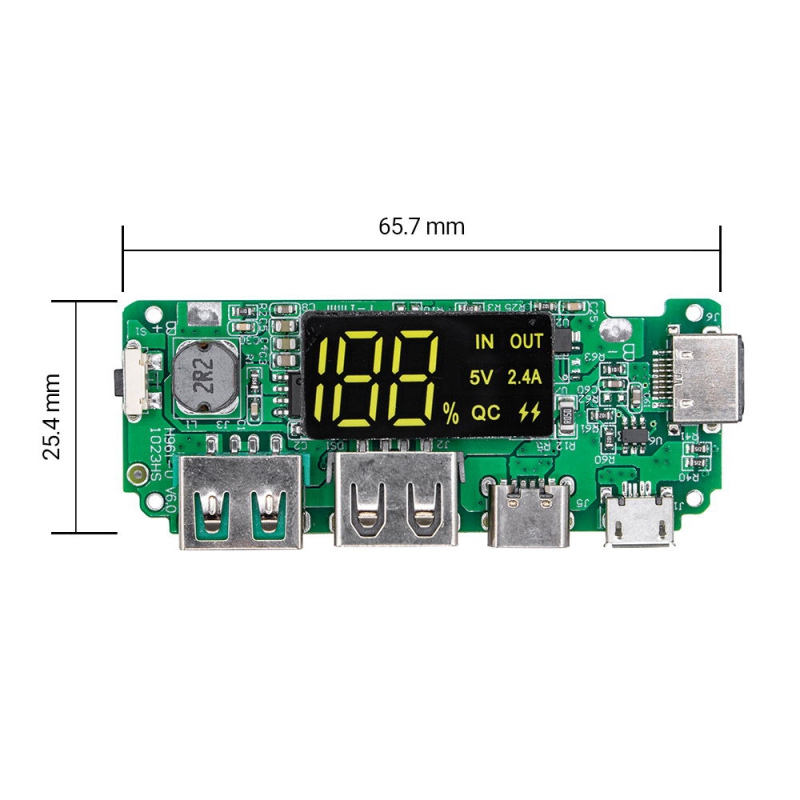

- ابعاد: 65 * 25 میلی‌متر
- وزن: 15 گرم
کاربردهای رایج
این ماژول انتخابی عالی برای تعمیر پاوربانک‌های معیوب، ساخت پاوربانک‌های سفارشی با ظرفیت‌های بالا و تامین تغذیه پروژه‌های پرتابل است.
- ساخت پاوربانک‌های دست‌ساز با باتری‌های لیتیومی 18650 و پلیمر
- تعمیر و تعویض بردهای آسیب‌دیده پاوربانک‌های تجاری
- تامین سیستم مدیریت شارژ در پروژه‌های اینترنت اشیا پرتابل
- منبع تغذیه همراه برای بردهای آردوینو و رزبری پای در محیط‌های بدون برق
- تجهیز سیستم‌های روشنایی مسافرتی و اضطراری به باتری پشتیبان
- طراحی گجت‌های هوشمند شارژ شونده با درگاه‌های تایپ سی و لایتنینگ
