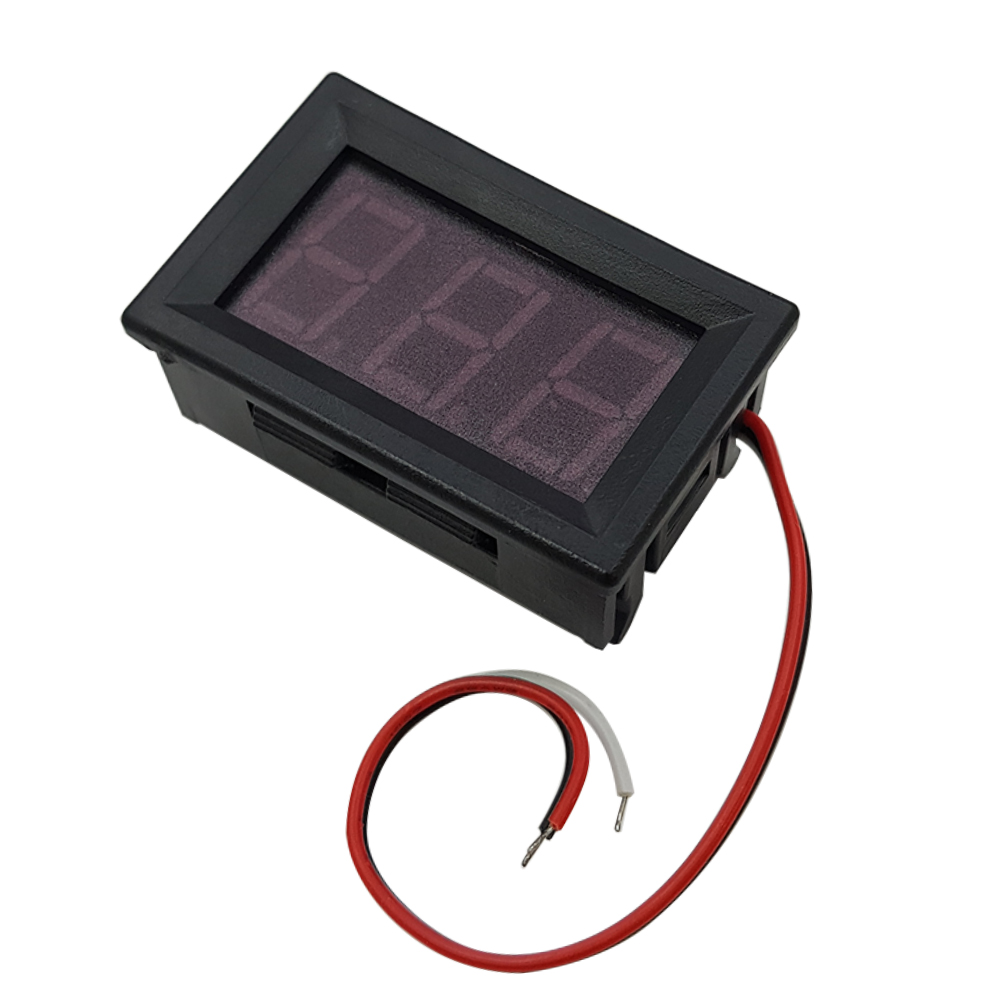

ماژول ولتمتر روپنلی دو سیمه 0.56 اینچ یک نمایشگر ولتاژ دیجیتال دقیق و ساده برای سنجش ولتاژ DC در بازه 4.5 تا 30 ولت است. این ماژول برای کارکرد خود به منبع تغذیه جداگانه نیاز ندارد و مستقیماً از همان ولتاژی که اندازه‌گیری می‌کند تغذیه می‌شود.
نمایشگر LED قرمز سه‌رقمی با ارتفاع کاراکتر 0.56 اینچ، امکان خواندن آسان مقادیر را حتی در محیط‌های صنعتی و با نور زیاد فراهم می‌کند. این ماژول دارای حفاظت در برابر اتصال برعکس قطب‌ها است و در برابر اشتباه در سیم‌کشی مقاوم است.

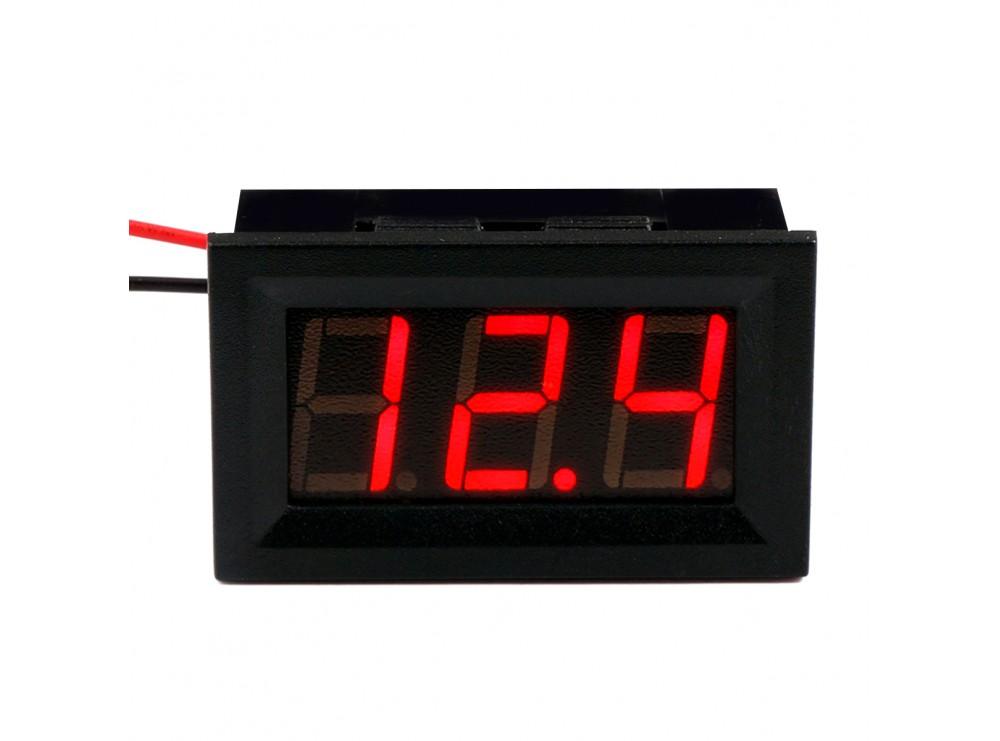

ولتمتر به‌صورت خودکار نقطه اعشار را بر اساس ولتاژ اندازه‌گیری‌شده تنظیم می‌کند؛ برای ولتاژهای کمتر از 10 ولت، دو رقم اعشار و برای ولتاژهای بالاتر از آن، یک رقم اعشار نمایش داده می‌شود.
به‌دلیل دقت مناسب، ابعاد کوچک و مصرف پایین، این ماژول برای نمایش ولتاژ در باتری‌ها، منابع تغذیه، پنل‌های کنترلی و پروژه‌های الکترونیکی گزینه‌ای ایده‌آل است.
مشخصات
- ولتاژ کاری و اندازه‌گیری: 4.5 تا 30V DC
- نوع نمایشگر: LED قرمز 3 رقمی 0.56 اینچ
- دقت اندازه‌گیری: ±1% + 1 رقم
- نرخ به‌روزرسانی داده: هر 500 میلی‌ثانیه
- جریان مصرفی: کمتر از 20mA
- محافظت در برابر اتصال معکوس: دارد
- رزولوشن نمایش: 0.01V (برای ولتاژ زیر 10V)
- ابعاد فیزیکی: 45×25×18mm
کاربردهای رایج
این ماژول برای نمایش و کنترل ولتاژ در مدارهای DC بسیار کاربردی است و به‌راحتی در تابلو، جعبه کنترل یا پروژه‌های DIY نصب می‌شود.
- نمایش ولتاژ خروجی منابع تغذیه DC
- نظارت بر ولتاژ باتری‌ها در خودرو، موتورسیکلت یا UPS
- کنترل ولتاژ در پروژه‌های آردوینو و رزبری‌پای
- تست و نمایش ولتاژ پنل‌های خورشیدی
- استفاده در تابلوهای برق و مدارهای صنعتی سبک
Introduction
The voltmeter wiring is simple, only need to pick two lines, the table reversal protection, reverse does not burn. In order to achieve optimum measurement accuracy, the voltmeter will be different according to the measured voltage automatically move the decimal point position. Measure the voltage below 10V, displayed after the decimal point two; 10V voltage measurements displayed after the decimal point one. That is able to take care of the battery user needs, but also cater to the needs of the higher voltage measurement on the measurement accuracy. The voltmeter can be used for motorcycles, cars and other monitoring battery voltage, timely grasp battery status. Other voltages can also be used formeasurement purposes.
Specification
Range: DC4.5-30V (No need aditional power)
Display color: Red
Refresh rate: about 500mS / times
Input: DC voltage (<2 times the range)
Resolution: 1% +1 digit
Power Supply: DC4.5-30V (with the input common-line)
Operating temperature: -10 deg C~ 65 deg C
Working current: <20mA
Dimensions: 45x25x18mm
