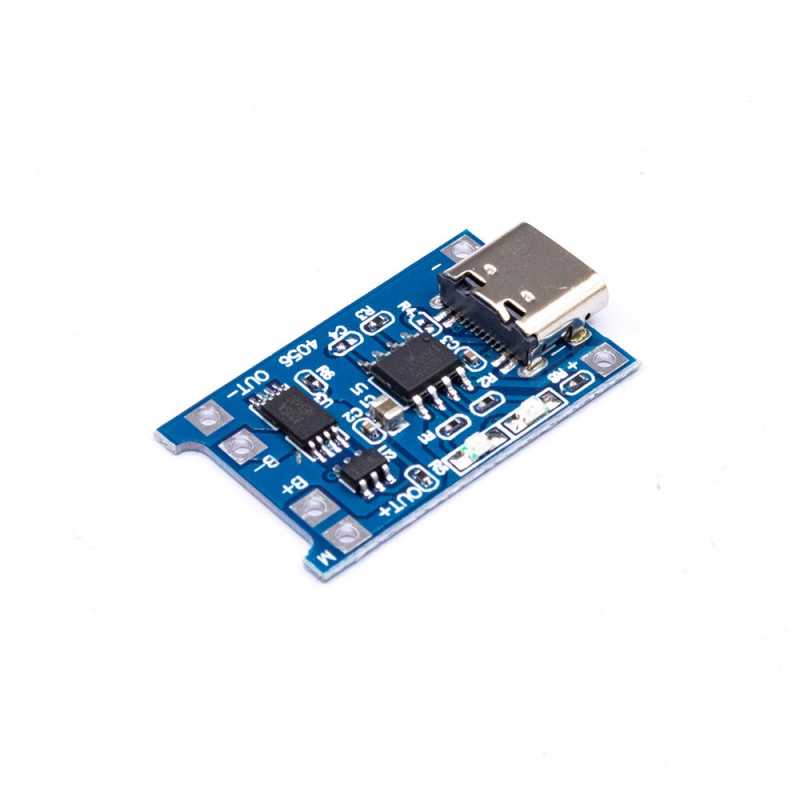

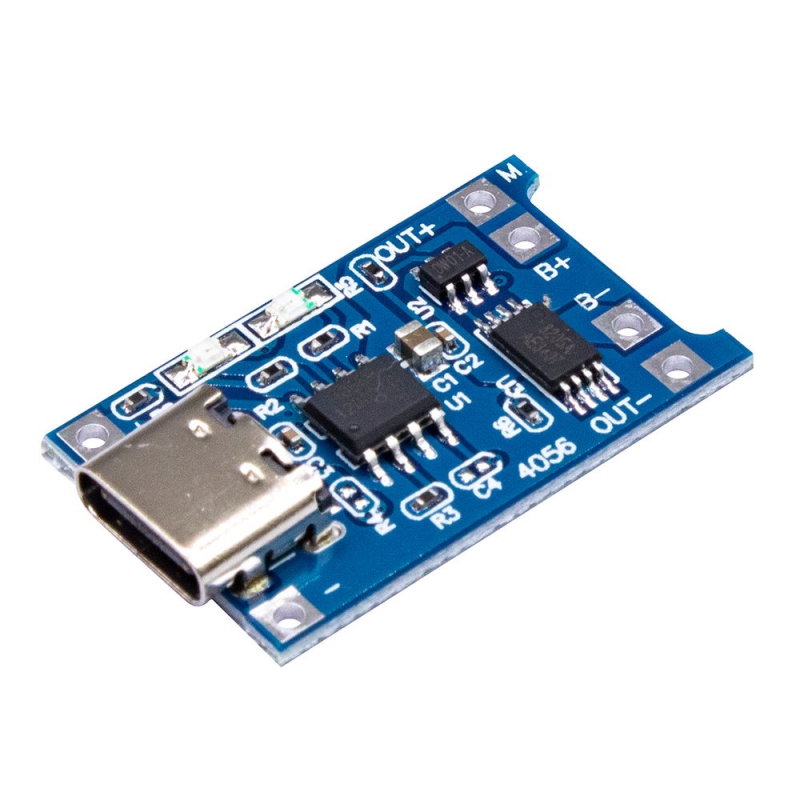

ماژول TP4056 یک شارژر خطی برای باتری‌های لیتیومی تک‌سلول است که انرژی ورودی را از طریق درگاه USB Type-C دریافت می‌کند. این برد باتری را با جریان حداکثر 1A شارژ کرده و در زمان رسیدن ولتاژ باتری به محدوده شارژ کامل، فرایند شارژ را متوقف می‌کند. مدار محافظ داخلی، باتری را در برابر شارژ بیش‌ازحد، تخلیه بیش‌ازحد و جریان اضافی محافظت می‌کند و به افزایش ایمنی مدار کمک می‌نماید. LED قرمز وضعیت شارژ شدن و LED سبز وضعیت تکمیل شارژ را نمایش می‌دهد. جریان شارژ در این نسخه قابلیت تنظیم دارد و می‌توان آن را متناسب با ظرفیت باتری انتخاب کرد. طراحی کوچک، ورودی Type-C و قابلیت نصب در پروژه‌های مختلف باعث شده است این ماژول برای ساخت چراغ اضطراری، اسپیکر قابل‌حمل، دستگاه‌های قابل‌شارژ، سیستم‌های آموزشی و پروژه‌های DIY مناسب باشد. این برد برای شارژ باتری‌های چندسلولی یا باتری‌هایی با ولتاژ نهایی متفاوت از 4.2V مناسب نیست.
مشخصات
تراشه شارژر: TP4056
نوع شارژ: شارژ خطی
نوع باتری: باتری لیتیومی تک‌سلول
ولتاژ ورودی: 4.35 تا 6V DC
ولتاژ ورودی پیشنهادی: 5V DC
ولتاژ قطع شارژ: 4.2V با تلرانس ±1%
حداکثر جریان شارژ: 1A
قابلیت تنظیم جریان شارژ: دارد
دقت شارژ: 1.5%
ولتاژ افزایش حفاظت شارژ بیش‌ازحد: 4.00V
ولتاژ حفاظت شارژ بیش‌ازحد باتری: 4.28V
ولتاژ پایان تخلیه باتری: 3.2V
ولتاژ حفاظت تخلیه باتری: 3.0V
جریان حفاظت اضافه‌جریان باتری: 3A

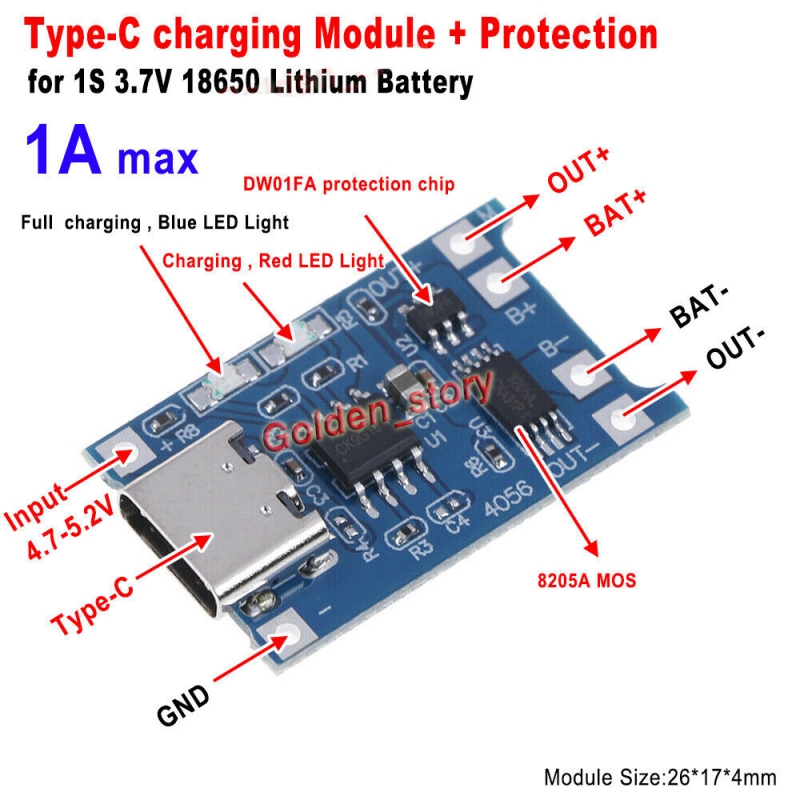

نوع درگاه ورودی: USB Type-C
نشانگر LED شارژ: قرمز
نشانگر LED شارژ کامل: سبز

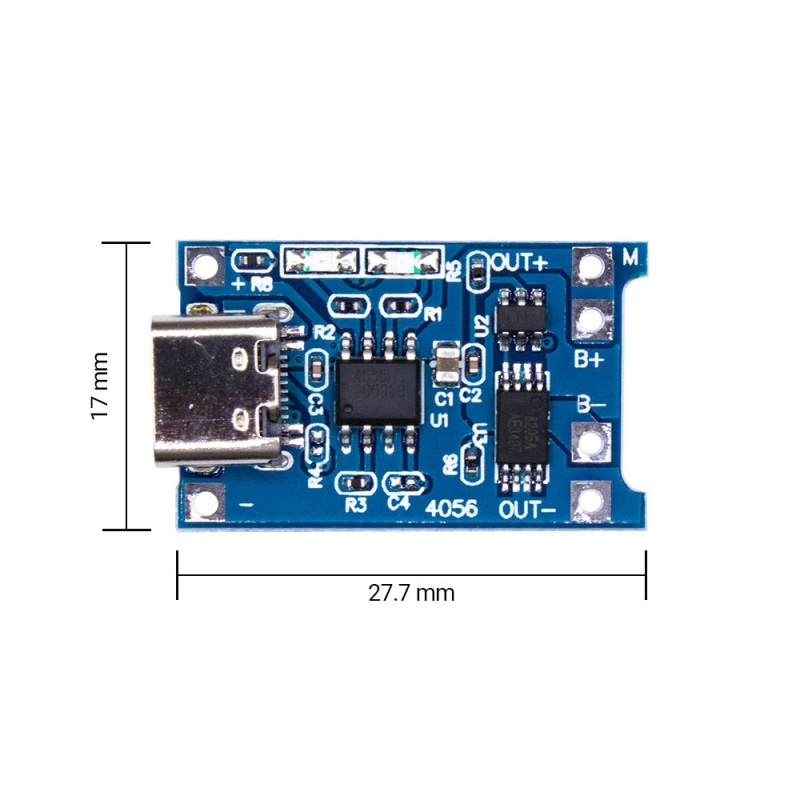

اندازه برد: حدود 27x17mm
کاربردهای رایج
این ماژول در پروژه‌هایی استفاده می‌شود که به شارژ ایمن یک باتری لیتیومی تک‌سلول با ورودی USB Type-C نیاز دارند. مدار محافظ داخلی، ابعاد کوچک و جریان شارژ قابل تنظیم، امکان استفاده از آن را در تجهیزات قابل‌حمل و نمونه‌سازی‌های الکترونیکی فراهم می‌کند.
ساخت چراغ اضطراری شارژی
ساخت چراغ قوه قابل‌شارژ
ساخت اسپیکر قابل‌حمل
ساخت پاوربانک تک‌سلول
تجهیزات الکترونیکی قابل‌حمل
پروژه‌های آردوینو و رزبری‌پای
پروژه‌های آموزشی الکترونیک
تجهیزات هوشمند باتری‌خور
ماژول‌های قابل‌شارژ DIY
تعمیر و جایگزینی برد شارژ
نکات مهم استفاده
برای شارژ صحیح، باتری باید از نوع لیتیومی تک‌سلول با ولتاژ شارژ نهایی 4.2V باشد.
استفاده از باتری چندسلولی یا باتری با ولتاژ شارژ متفاوت می‌تواند به باتری و مدار آسیب برساند.
ولتاژ ورودی پیشنهادی برای عملکرد پایدار ماژول 5V DC است.
جریان شارژ 1A برای همه باتری‌ها مناسب نیست و باید متناسب با ظرفیت و مشخصات باتری تنظیم شود.
این ماژول حفاظت در برابر اتصال پلاریته معکوس ندارد؛ بنابراین قطب‌های مثبت و منفی باتری باید به‌درستی متصل شوند.
