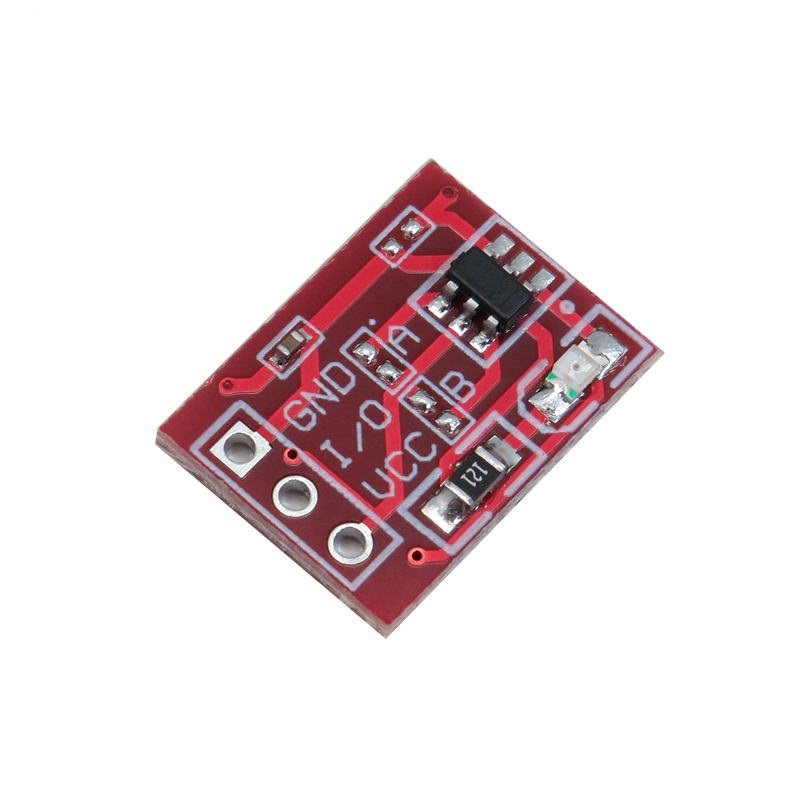

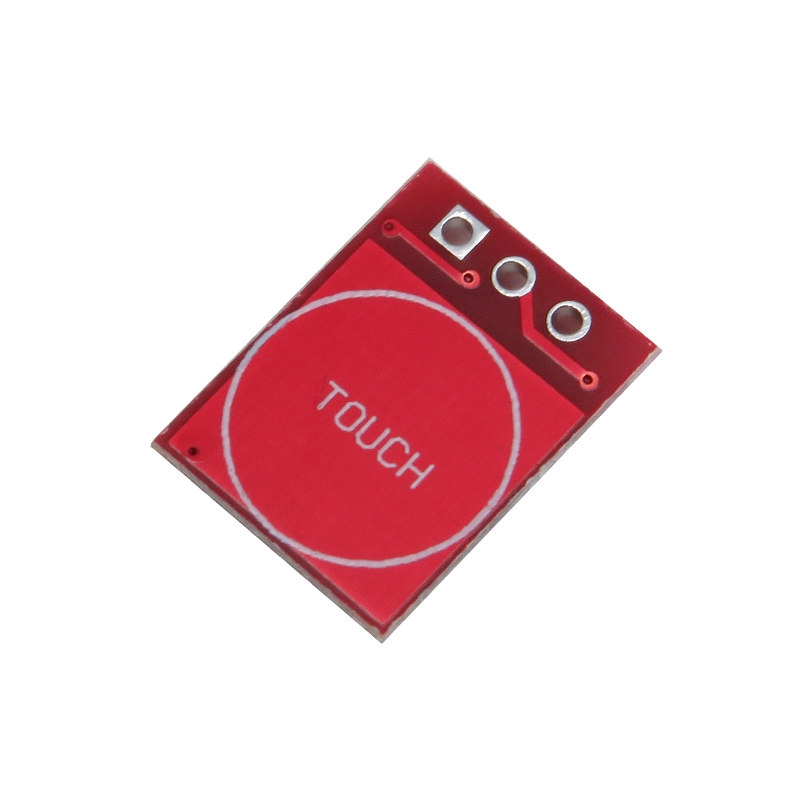

کلیدهای مکانیکی سنتی به دلیل استهلاک فیزیکی، نفوذ گردوغبار و نویز لرزش کنتاکت همواره دچار افت طول عمر می‌شوند؛ این برد الکترونیکی بر پایه‌ی تراشه‌ی TTP223 طراحی شده تا بدون تماس مستقیم مکانیکی و تنها با تشخیص تغییرات ظرفیت خازنی سطح پوست، کلیدزنی سریع و بی‌نقصی انجام دهد. این مدار توانایی تشخیص لمس انگشت را از پشت سطوح نارسانا مانند شیشه، چوب یا آکریلیک تا چند میلی‌متر داراست که امکان طراحی پنل‌های ضدآب و کاملاً یکپارچه را مهیا می‌سازد. به کمک دو جامپر لحیمی A و B تعبیه‌شده در پشت برد، می‌توان حالت خروجی را بین حالت لحظه‌ای یا قفل‌شونده دائم، و همچنین سطح منطقی پیش‌فرض را بین حالت فعال با سطح بالا یا پایین پیکربندی نمود. جریان مصرفی بسیار ناچیز در حد میکروآمپر، این قطعه را به گزینه‌ای ایده‌آل برای دستگاه‌های تغذیه‌شونده با باتری، گجت‌های هوشمند و مدارات میکروکنترلری تبدیل کرده
مشخصات
نوع سنسور: کلید لمسی خازنی مینی (Capacitive Touch)
تراشه اصلی: TTP223
ولتاژ کاری: 2.5V تا 5.5V
جریان مصرفی: حداکثر 13uA (در حالت بیکاری 1.5uA تا 3uA)
زمان پاسخ‌گویی: 60ms در مد سریع و 220ms در مد کم‌مصرف
تعداد پایه‌های رابط: 3 پین شامل VCC و GND و I/O
ابعاد: 14mm × 10.5mm

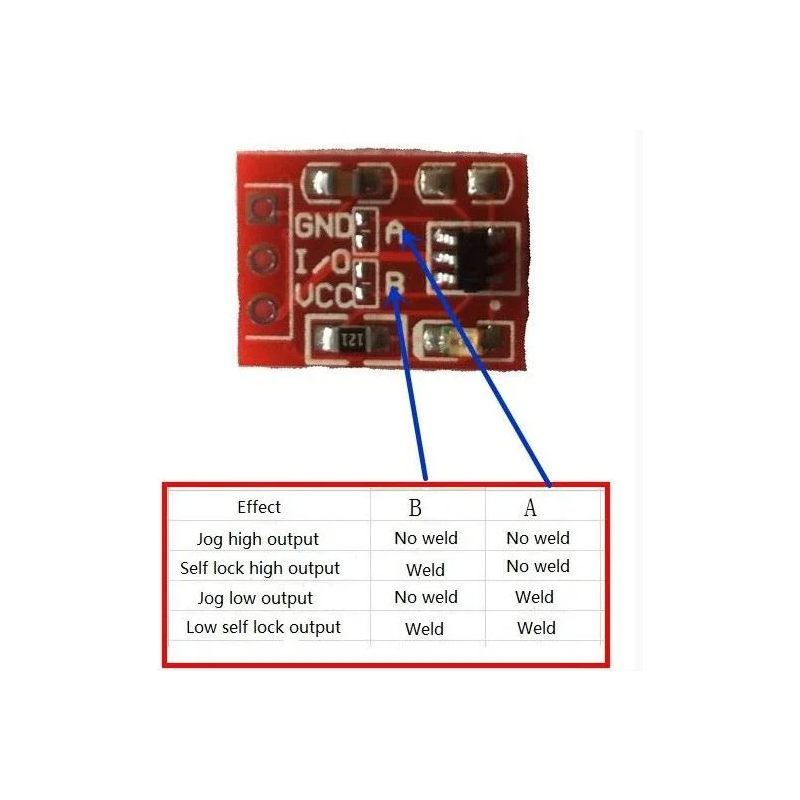

مدهای کاری قابل تنظیم: لحظه‌ای / ضامنی قفل‌شونده و خروجی سطح بالا / سطح پایین
کاربردهای رایج
این سنسور لمسی خازنی برای جایگزینی تک‌سوییچ‌های معمولی، طراحی کلیدهای مخفی و ساخت رابط‌های کاربری لمسی در تجهیزات الکترونیکی مدرن کاربرد دارد.
طراحی کلیدهای لمسی پشت شیشه و قاب‌های محافظ
جایگزین دکمه‌های فشاری و مکانیکی مستهلک

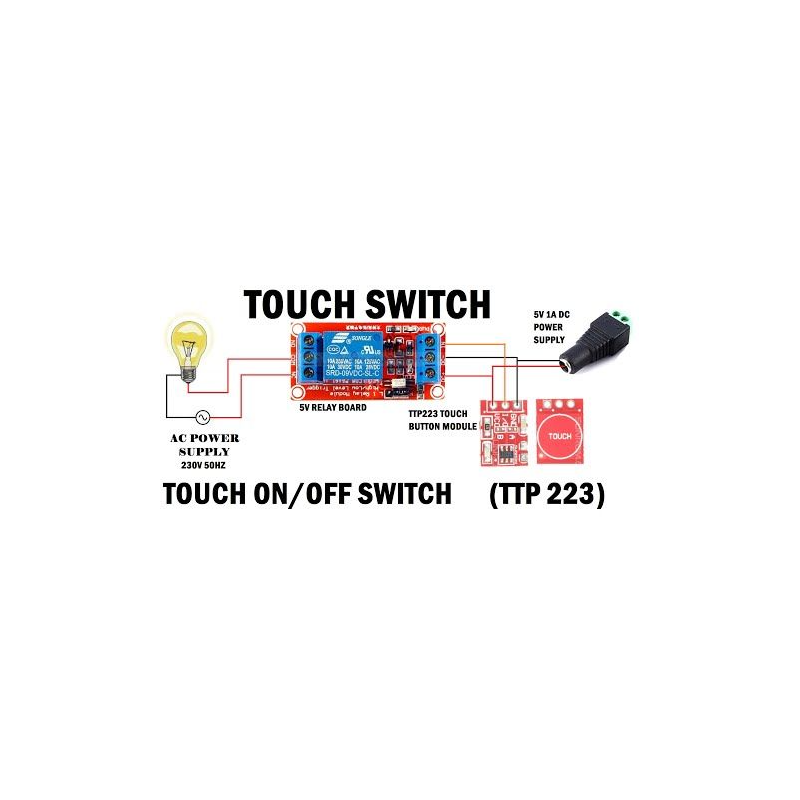

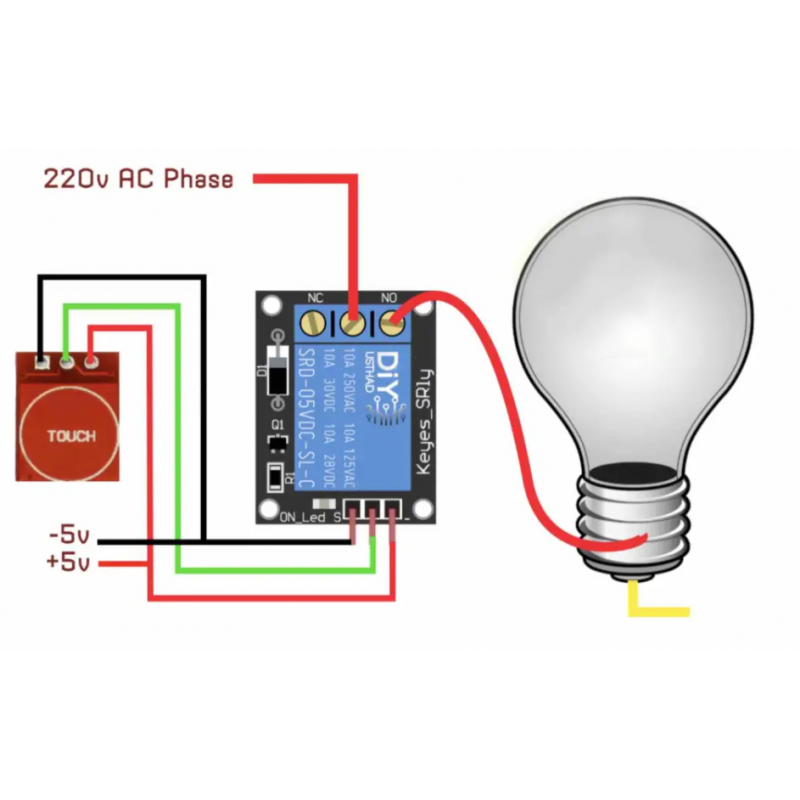

تجهیزات خانه هوشمند و کنترل روشنایی لمسی
رابط کاربری کنترلرهای صنعتی و پنل‌های اپراتوری
کلید روشن و خاموش گجت‌های پوشیدنی و همراه
پروژه‌های میکروکنترلری آردوینو، AVR و رزبری پای
کنترلرهای صوتی و تصویری و سیستم‌های چندرسانه‌ای
دستگاه‌های فروش خودکار و کیوسک‌های تعاملی
ساخت آباژور و چراغ‌خواب‌های دیمردار لمسی
تجهیزات پزشکی و آزمایشگاهی نیازمند سطوح ایزوله و ضدعفونی‌پذیر
