میکروکنترلرها به خاطر جریان بسیار پایین GPIO امکان کنترل مستقیم خطوط قدرت را ندارند. شما می توانید توسط ماژول های رله و فقط با ارسال دستور، جریان/ولتاز های بسیار بالا را کنترل نمایید.
در این ماژول از رله های مرغوب تایوانی با جریان کشی بسیار بالا استفاده شده است. طراحی بر اساس مدل استاندارد بردهای رله بوده که هم به صورت ایزوله و هم بصورت غیر ایزوله قابل استفاده می باشد.
برای فعال کردن هر رله می بایست ورودی به صفر متصل شود. به همین علت مهم نیست ورودی چند ولت باشد، هر ورودی هر زمانی صفر شود، رلها فعال می شوند. برای بالای 12 ولت نیاز است که در ورودی مقاومت قرار دهید. شما با هر میکرویی می توانید این مازول را کنترل کنید.
راهنمای کارکرد:

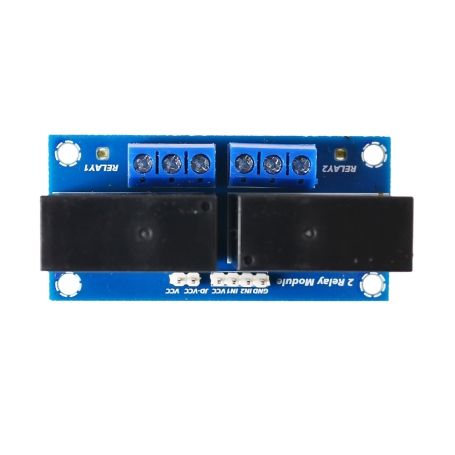

در ابتدا ولتاژ تفذیه 12 ولت را به پایه های VCC و GND متصل کنید
در صورتی که نمی خواهید قسمت فرمان با رله های شما در ارتباط باشند، به اصطلاح ایزوله باشند، می بایست تغذیه جداگانه 12 ولت را به پایه JD-VCC متصل کنید.
در صورتی که نیازی به ایزوله سازی ندارید، کافیت دو پایه VCC و JD-VCC را توسط یک جامپر متصل کنید.
اکنون با اتصال هر کی از پایه های IN به زمین، رله مربوط به آن وصل خواهد شد

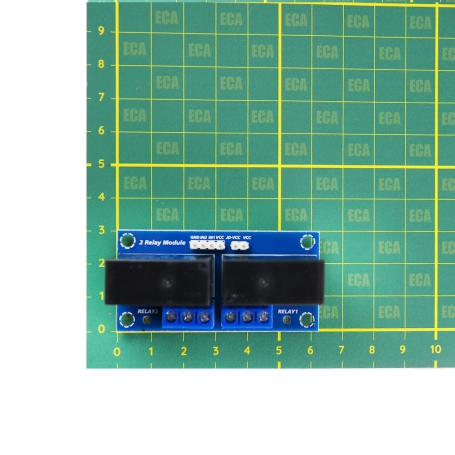

مشخصات فنی:

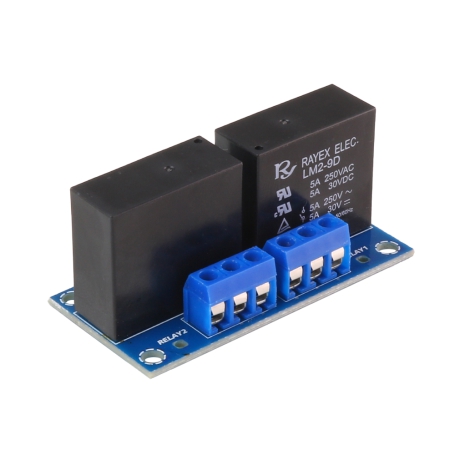

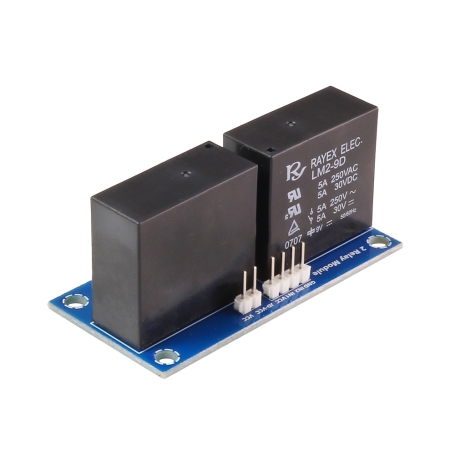

دارای رله قدرت مرغوب تایوانی با تحمل ماکزیمم 10 آمپر در ولتاژ 220 ولت (هر رله دو کنتاکت موازی شده که هر کدام 5 آمپر جریان کشی دارند)
قابلیت فعال کردن/غیر فعال کردن حالت ایزوله

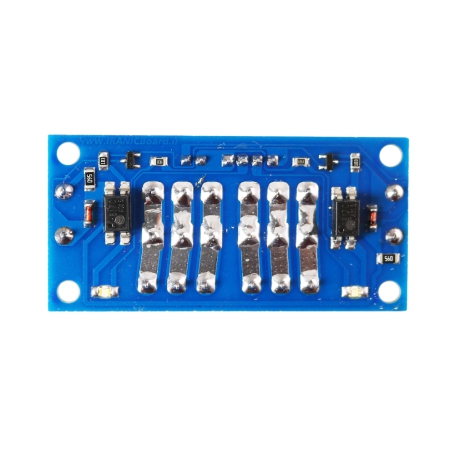

استفاده از اپتو کوپلر برای ایزوله سازی
دارای خروجی ترمینال های 3 پایه فونیکس با قابلیت تعویض آسان
کاربردها:
قطع وصل انواع موتور
کنترل لوازم خانگی
کنترل کولر
قابل استفاده در ماشین
و تمامی مواردی که نیاز به جریان کشی بالا می باشد.
