این ماژول ترموستات می تواند دما را توسط یک سنسور NTC اندازه گیری کرده و در صورت رسیدن دما به یک نقطه خاص، توسط یک رله، هیتر و یا هواکشی را قطع وصل کند.
راهنمای استفاده:

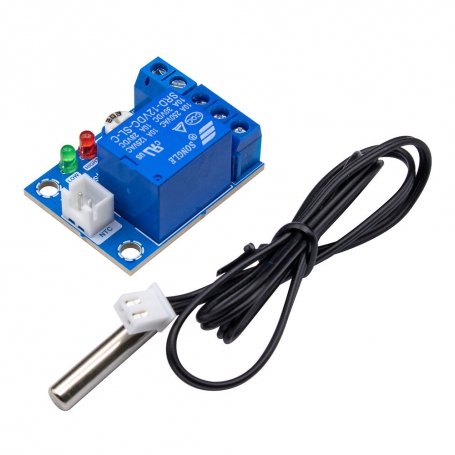

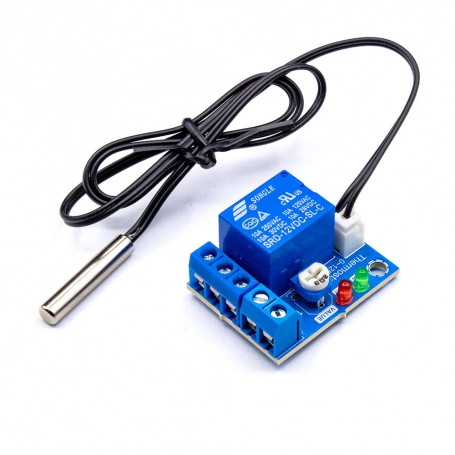

ماژول دارای یک سنسور NTC ضد آب می باشد که می تواند دمای محیط را اندازه گیری کند. به عنوان مثال می خواهید دمای یک آب را کنترل کنید. در ابتدا نیاز به یک دماسنج دیجیتالی خواهید داشت، دمامی آب را به مقدار نیاز افزایش خواهید داد، سپس در دمای مورد نظر خود، پتانیسومتر ماژول را بچرخوانید تا رله عمل کند.

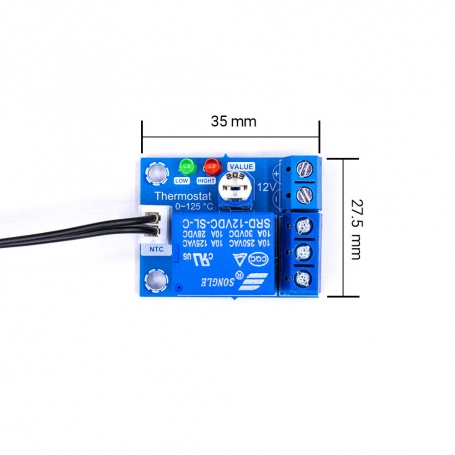

بر روی ماژول دو LED وجود دارد که دمای بالاتر از مقدار تایین شده و پایین تر از آن را نمایش می دهد.
خروجی رله دارای دو کنتاکت باز و بسته می باشد که با توجه به نوع استفاده برای قطع یا وصل کردن یک مدار مورد استفاده قرار دهید.

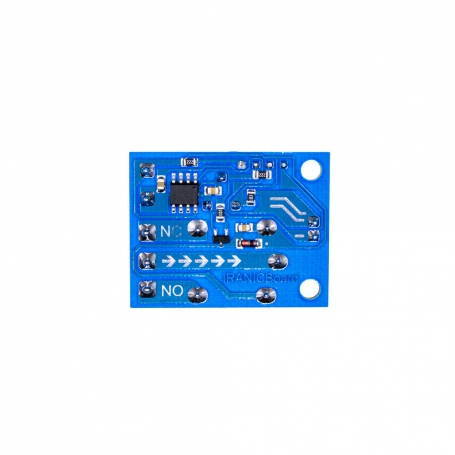

رله دارای خروجی ترمینال 3 تایی می باشد که پایه وسط مشترک، پایه NC به معنای بسته و NO به معنای باز می باشد. ( پشت برد درج شده است) در صورت وصل شدن رله، پایه NO وصل خواهد شد، همانند یک کلید.
مشخصات:
ولتاژ کاری 12 ولت
رله با خروجی 250 ولت 5 آمپر
دارای سنسور دمای NTC 10k ضد آب سیم دار با پوشش استیل ضد زنگ
قابلیت تشخیص دما بین 0 تا 125 درجه سانتی گراد با خطای 1%
